La BP12 Button Box es una botonera para simuladores, simple y muy fácil de fabricar, ya que no es necesario soldar ni programar. Debido a su simplicidad encontraras toda la información sobre este proyecto en esta misma página.
Materiales necesarios
Estos son los componentes que necesitas para ensamblar tu BP12 Button Box. Si necesitas comprarlos puedes hacerlo pinchando en la imagen.

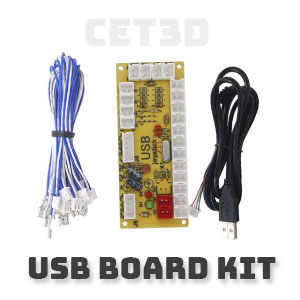

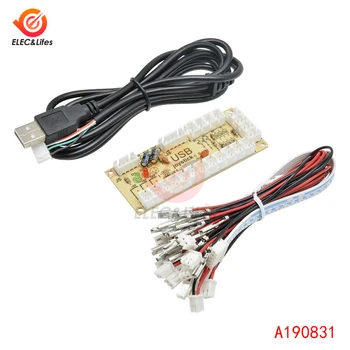

[1] USB Joystick board kit

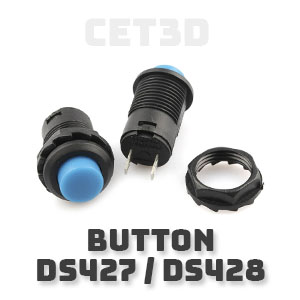

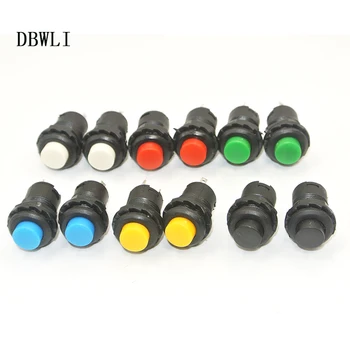

[2] Botones pulsadores para panel «05A BP12 CET3D.stl»

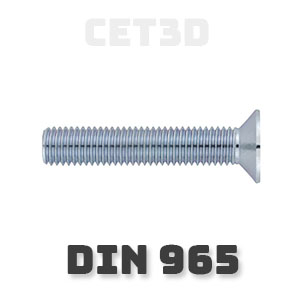

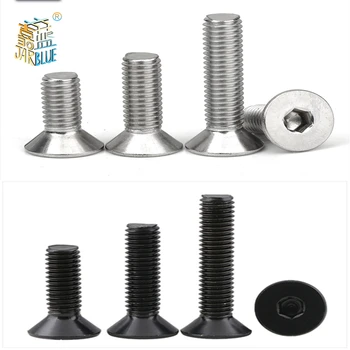

[3] y [4] Tornillos de cabeza cónica M3 (10mm x4) (16mm x6)
Descarga los archivos STL
Para descargar los archivos STL de este proyecto necesitas ir a las web dedicadas para esta labor.
Vídeo del montaje
Partes 3D
| Archivo STL | Descripción |
| 01 BP12 CET3D.stl | Chasis |
| 02 BP12 CET3D.stl | Tapa tuercas M3 |
| 03 BP12 CET3D.stl | Marco del panel |
| 04 BP12 CET3D.stl | Tapa trasera |
| 05A BP12 CET3D.stl | Panel de botones |
| 06 BP12 CET3D.stl | Soporte para barra |
Parámetros de impresión
En este proyecto uso filamento PETG de la marca Alcia 3DP con una boquilla o nozzle de 0.4mm, utilizando laca para promover la adherencia a la cama. Los modelos STL tienen la orientación más adecuada para aumentar la durabilidad y facilitar la impresión.
| Altura de capa | 0.2mm |
| Ancho de linea (nozzle) | 0.4mm |
| Perímetro/paredes | 0.8mm / 2 |
| Capas superiores/inferiores | 1 |
| Relleno/tipo | 100% / lineas |
| Superposición de relleno | 35% |
| Temperatura nozzle | 235º |
| Temperatura cama | 70º |
| Velocidad relleno/perímetro | 50 / 25mm/s |
| Soportes* | 01 BP12 CET3D.stl |
Comenta y comparte
Suscríbete y comenta en los vídeos del canal de Youtube para resolver tus dudas y compártelo con tus amigos.
