PROTO36 Body Support Bars

Kit de soportes de carrocerías para el PROTO36 RC Car Chassis.

Este kit de soportes está diseñado para usos con alto desgaste. Con su base impresa en plástico flexible TPU, las barras de aluminio y el enganche del clip atravesado por la tornillería, hacen un conjunto muy difícil de romper en las peores situaciones.

Además incluye una pletina para reforzar las perforaciones en la carrocería y evitar roturas de la misma.

La tornillería y partes metálicas son componentes utilizados previamente en el PROTO36, no necesitas nada nuevo, excepto la carrocería. Recuerda que el PROTO36 tiene una batalla de 260mm y una anchura de 200mm.

Body support bars - PROTO36 RC Car Chassis
  • La pieza M3-1 debe imprimirse en plástico flexible.
  • El componente G13 se introduce a presión en la pieza M3-1.
  • La pieza M3-2 se fija al componente G13 con pegamento.
  • La pieza M3-3 mantiene la separación correcta entre barras.

Descarga de archivos STL

PROTO36 Body Support Bars – Descargar desde Thingiverse

Vídeo test PROTO36

Ver Short en YouTube

Próximamente vídeo de ensamble de los soportes.

PROTO36 Adjustable Arms

Resumen

Kit de brazos superiores de suspensión regulables para el PROTO36 RC Car Chassis.

Ahora puedes ajustar el ángulo de caída o camber de las cuatro ruedas según el tipo de superficie, neumático o modo de conducción que utilices.

En comparación a la pieza P12 original, la unión al chasis ahora es mas robusta al rotar sobre dos bujes en lugar de uno, minimizando las holguras, pero es necesario utilizar la pieza P17-2 21-56 para posicionar los amortiguadores donde no interfieran con los brazos. Consulte el diagrama más abajo.

Diagrama de ensamble

Para obtener el componente G6* corte la cabeza de un tornillo M3x25mm para obtener una varilla roscada M3x24mm. Este componente G6* se une a la pieza P12-2 AA con pegamento.

Descarga de archivos STL

Descargar desde Thingiverse

FS-GT5 Camera Tripod Mount

Resumen

Os comparto el soporte de cámaras que hice para la emisora de RC, Fly-Sky FS-GT5.

Consta de una base para colocar cámaras con el soporte «quick release» para trípodes y un adaptador para GoPro 8/9/10.

Las piezas están reforzadas con tornillos para solidificar la estructura y prevenir la rotura de esas zonas. No es necesario modificar la emisora, se sujeta con abrazaderas de plástico de 5mm de ancho.

Puede adquirir la emisora Fly-Sky FS-GT5 pinchando en la imagen.

Galería

Diagramas de ensamble

Descarga de archivos STL

Descargar desde Thingiverse

PROTO36 RWD Drift Kit

Resumen

Este kit transforma al PROTO36 RC Car Chassis en un vehículo de tracción trasera de drift. Puedes modificar un modelo ya construido o partir desde cero con la información que encontrarás aquí.

A diferencia del modelo original, ahora el PROTO36 tendrá mayor ángulo de giro en la dirección, diferencial trasero bloqueado, diferencial delantero anulado, nuevo soporte para baterías, brazos para regular la caída de las ruedas (camber) y nuevos componentes electrónicos.

Galería

Componentes necesarios

Tenga en cuenta que puede usar un giroscopio incorporado en la radio pero no obtendrá los mismos resultados que un giroscopio independiente. Si usa un giroscopio independiente y también quiere usar un servo específico de drift, hágalo con componentes de la misma marca (gyro+servo).

[C3] Módulo de radio con giroscopio incorporado + control.

Esta opción es menos eficaz que un giroscopio independiente,
pero es similar a un giroscopio económico y debe usarlo con
su controlador compatible.
La imagen tiene un atributo ALT vacío; su nombre de archivo es Ha4348f3bb7294e5e991fa89fa3a31a80b.jpg_350x350.jpg
[C12] Brazos de dirección (Tipo A x2) (Tipo B x1)La imagen tiene un atributo ALT vacío; su nombre de archivo es H4c5f5ca276674816bc5f2b7896106c6f2.jpg_350x350.jpg

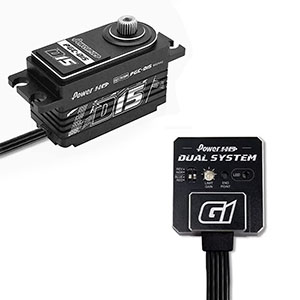

[C19] Giroscopio independiente para drift

Recomendado para un mejor control y precisión.
La imagen tiene un atributo ALT vacío; su nombre de archivo es H7ea970d14d7d42ee8ed622156bfd0bd1V.jpg_350x350.jpg
[C20] Servo para drift

Nos permite obtener el máximo rendimiento del
giroscopio independiente.
La imagen tiene un atributo ALT vacío; su nombre de archivo es H08dc2f4f558d4bedbe9bf31d3f38c650q.jpg_350x350.jpg
[C21] Cinta de velcro autoadhesivo 10/12.5mmLa imagen tiene un atributo ALT vacío; su nombre de archivo es H869911f601914994a9a25a9026c9ccd3c.jpg_350x350.jpg
Si construye el PROTO36 RWD Drift Kit desde cero consulte también la lista de componentes originales.

Descargas

Si construye desde cero el vehículo, descargue también los archivos STL del PROTO36 original, y podrá ver en la lista PDF todas las piezas que necesita imprimir del modelo original y las partes modificadas añadidas.

Archivos STL del RWD DRIFT KIT para el PROTO36

Archivos STL del PROTO36 original

PDF Partes 3D PROTO36 + RWD Drift Kit

Diagramas de ensamble RWD Drift Kit

Partes 3D del RWD Drift Kit

Descargue en el enlace de arriba la lista completa de partes 3D en PDF y podrá ver todas las piezas que componen el vehículo con los mods instalados, cantidad de piezas a imprimir y necesidad de soportes.

Diagramas de ensamble

Puede consultar aquí abajo de manera rápida los diagramas de ensamble del RWD Drift Kit o descargarlos en los enlaces de arriba. También dispones de más diagramas con las partes originales pinchando aquí.

PROTO36 Body Mounts

Resumen

Cubre tu PROTO36 RC Car Chassis con carrocerías de lexan con este mod ajustable. Los tornillos necesarios son referencias utilizadas en la versión base del proyecto, no necesitas nuevos tamaños. Recuerda que el PROTO36 tiene una batalla de 260mm y una anchura de 200mm.

Galería (versión con imanes)

Descarga de archivos STL

Soporte magnético – Descarga desde Thingiverse

Componentes necesarios

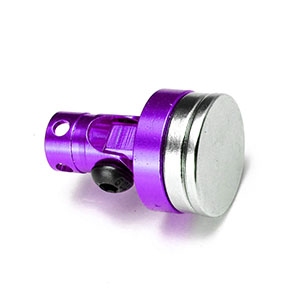

[C17] Soportes magnéticos de carrocería

[C18] Carrocería de lexan

Más económicasMás exclusivas
La imagen tiene un atributo ALT vacío; su nombre de archivo es HTB1mnJiQFXXXXb4XXXXq6xXFXXXb.jpg_350x350.jpg La imagen tiene un atributo ALT vacío; su nombre de archivo es HTB1_K7CQpXXXXbBaXXXq6xXFXXXs.jpg_350x350.jpg La imagen tiene un atributo ALT vacío; su nombre de archivo es H8b9bb76643d74d3e93357c3ba03a8271W.jpg_350x350.jpgLa imagen tiene un atributo ALT vacío; su nombre de archivo es H2fbae2894efe4d8d9be1b784715e0eabv.jpg_350x350.jpg La imagen tiene un atributo ALT vacío; su nombre de archivo es H6f0d0ff462524f848e32aa187b4549beA.png_350x350.png

Plano de montaje – Soporte magnético

Soporte delantero regulable con imanes, también sirve como soporte trasero en coches con la parte trasera muy baja como los Porsche. Los dos tornillos [G8] centrales son solo para bloquear el ajuste de la inclinación, apriételos muy poco. Después de ajustar la inclinación apriete los tornillos [G4] laterales. Esta base se atornilla a las cubiertas de subchasis del PROTO36.

Soporte trasero regulable con imanes. Todos los tornillos tienen un apriete normal. Esta base se atornilla en la cubierta de subchasis trasero del PROTO36.

Mods y Upgrades – PROTO36

Aquí encontraras los mods y upgrades que voy publicando para el PROTO36 RC Car Chassis. Pincha en la imagen para acceder a la información detallada.

– Kit de Drift RWD –
Incluye varias modificaciones para hacer drift con un PROTO36.
La imagen tiene un atributo ALT vacío; su nombre de archivo es proto36-rc-car-chassis-rwd-drift-kit-thingiverse-1024x768.jpg
– Soporte magnético para carrocerías –
Para usar a bajas velocidades, exposición o drift.
La imagen tiene un atributo ALT vacío; su nombre de archivo es proto36-magnetic-body-mounts-thingiverse-1024x768.jpg
– Soporte de barras y clips para carrocerías –
Para usos intensos y soportar alto desgaste y velocidad.
Body support bars - PROTO36 RC Car Chassis
– Soporte de cámaras para FS-GT5 –
Soporte de cámaras con adaptador de trípode, para la emisora Fly-Sky FS-GT5.
Incluye accesorio para Go-Pro 8/9/10.
La imagen tiene un atributo ALT vacío; su nombre de archivo es fs-gt5-camera-tripod-mount-gopro-8-9-10-thingiverse-1024x768.jpg
– Brazos de suspensión regulables –
Kit para ajustar el ángulo de caída o camber de las ruedas.
La imagen tiene un atributo ALT vacío; su nombre de archivo es proto36-adjustable-suspension-arms-thingiverse-1024x768.jpg

Montaje y partes 3D del PROTO36 RC Car

Partes 3D del PROTO36

Esta es la lista completa de partes impresas del PROTO36.

En los archivos STL encontraras las piezas orientadas de la manera adecuada para conseguir la mejor resistencia. Es importante que la máquina esté bien calibrada para evitar problemas de tolerancias en el ensamble.

El material usado es PETG, nozzle 0.4mm, altura de capa 0.2mm, relleno de líneas 100%, un perímetro de 2 paredes (0.8mm) y soportes en las piezas necesarias y solo sobre la superficie de impresión.

Lista de partes 3D

#Descripción PrintSoportes
P1Chasis monocascox1si
P2Subchasis delanterox1si
P3Subchasis traserox1no
P4Caja diferencial
P4-1 Parte con rodamientos
P4-2 Parte sin rodamientos

x2
x2

si
si
P5Arandela/separador de coronax1no
P6Cuna subchasis delantero y traserox2si
P7Sistema de dirección
P7-1 Soporte superior
P7-2 Eje izquierdo
P7-3 Eje derecho
P7-4 Barra de enlace
P7-5 Brazo servo-dirección

x1
x1
x1
x1
x1

no
si
si
no
no

P8
Trapecio suspensión inferior
P8-1 Delantero izquierdo/Trasero derecho
P8-2 Delantero derecho/Trasero izquierdo

x2
x2

no
no
P9Porta mangueta
P9-1 Delantera izquierda/Trasera derecha
P9-2 Delantera derecha/Trasera izquierda
P9-3 Tope dirección

x2
x2
x2

si
si
no
P10Mangueta delantera
P10-1 Izquierda
P10-2 Derecha

x1
x1

si
si
P11Mangueta traserax2si
P12 Brazo de suspensión superior x4no
P13Anclaje brazo de suspensión superior
P13-1 Delantero izquierdo/Trasero derecho
P13-2 Delantero derecho/Trasero izquierdo

x2
x2

si
si
P14Protectores de pared motor
P14-1 Pared motor
P14-2 Pared tornillos motor

x1
x1

no
no
P15Cubierta subchasis delanterox1si
P16Cubierta subchasis traserox1si
P17Torreta de suspensión delantera y trasera
P17-1 Base
P17-2 Copelas

x2
x2

si
si
P18Sistema de barra estabilizadora
P18-1 Soporte
P18-2 Abrazadera
P18-3 Barra estabilizadora

x2
x2
x2

no
no
no
P19Soporte servo estándar
P19-1 Base servo
P19-2 Separador

x1
x2

no
no
P20Barra anti torsión central con anclajes x1no
P21Tope motor x1no
P22Tapa de engranajes
P22-1 Izquierda
P22-2 Derecha (piñón-motor)
P22-3 Inferior (corona)

x1
x1
x1

no
no
no
P23Paragolpes
P23-1 Delantero y trasero (TPU/Flexible)

x2

no
P24Clip de batería x1no

Para

Descargas

Descarga los archivos STL del PROTO36

Descarga la Guía de Piezas en 3D del PROTO36 para Blender (Español)

Download PROTO36 3D Parts Guide for Blender (English)

Descarga Blender (software gratuito)

Diagramas de ensamble PROTO36 (Todas las imágenes en JPG)

Diagramas de ensamble

Para que entienda mejor el montaje he creado una serie de diagramas de ensamble en imagen, y una guía de piezas en un archivo 3D de Blender (software gratuito), con absolutamente todas las piezas del vehículo, partes impresas, componentes de RC y componentes genéricos. Si no esta familiarizado con Blender le recomiendo ver algún tutorial sencillo de unos pocos minutos para que entienda la interfaz de manera básica.

También dispone de un vídeo con los pasos a seguir para montar el chasis.

Los componentes genéricos y de RC están detallados en esta lista, úsala junto a los diagramas para ayudarte en el ensamble.

Asegúrate de que las piezas móviles tienen un movimiento suave y si es necesario retócalas levemente lijándolas. Por diseño las piezas ya cuentan con una tolerancia para su ensamble y no debería haber grandes inconvenientes.

Lubricantes

Como todo coche de RC, el PROTO36 necesita algunos fluidos para lubricar varias piezas mecánicas y funcionar correctamente con los mínimos desgastes.

  • Engranajes internos de los diferenciales: usar un lubricante antifricción de silicona rellenando por completo la cavidad interior. Personalmente también lo uso para lubricar un poco los engranajes del motor (piñón y corona) del PROTO36. En este vehículo he usado 4000 cst.
  • Engranajes externos de los diferenciales: usar una grasa densa para metales de forma abundante haciendo actuar el diferencial. La grasa de litio es una buena opción.
  • Amortiguadores: usar un aceite especifico para amortiguadores de RC, disponibles en multitud de viscosidades diferentes. Las pruebas se han realizado con una viscosidad de 350 cst resultando algo blanda.

Componentes del PROTO36

Esta es la lista de componentes utilizados en el modelo base del PROTO36, separada en dos categorías, específicos de radiocontrol [C] y componentes genéricos [G] como tornillos y tuercas. Por lo general son componentes económicos, ya que es una premisa de este proyecto, pero también puedes optar por algunas variantes más prestacionales para sacar el máximo rendimiento al chasis.

La gran mayoría de componentes RC utilizados son provenientes de conocidos modelos de HSP, ya que son fáciles de encontrar en el mercado y su precio es mas accesible. Los componentes genéricos se pueden encontrar en ferreterías online o físicas. Usa estas listas para ver las especificaciones de los componentes o adquirirlos pinchando en la imagen.

Componentes específicos de RC [C]

[C1] Kit Brushless Motor + ESC (3500/4500Kv 60/80A)

EconómicoCalidadAltas prestaciones
La imagen tiene un atributo ALT vacío; su nombre de archivo es HTB1aJgrbgaH3KVjSZFpq6zhKpXaB.jpg_350x350.jpgLa imagen tiene un atributo ALT vacío; su nombre de archivo es H5552a84431df40f5a678cebd6111739fV.jpg_350x350.jpg

[C2] Servo de dirección (x1)

E3003 – Más económicoDS3225 180º – Más prestacional
La imagen tiene un atributo ALT vacío; su nombre de archivo es H52d104fb4d354eeb8a4880d1c8ade50ep.jpg_350x350.jpg

[C3] Módulo de radio + control

FS-GT2B – Más económicoFS-GT5 – Más prestacional
La imagen tiene un atributo ALT vacío; su nombre de archivo es H0a3e16a034114aa384dab36f81d93433j.jpg_350x350.jpgLa imagen tiene un atributo ALT vacío; su nombre de archivo es Ha4348f3bb7294e5e991fa89fa3a31a80b.jpg_350x350.jpg

[C4] Batería Li-Po (3S 4200mAh 60C)

[C5] Kit de diferenciales (delantero y trasero)

Kit completoDespiece

[C6] Corona dentada motor 64T (x1)

[C7] Piñon motor 21T y 26T (x1)

[C8] Buje 3mm (x30)

[C9] Vasos/copas cardán (x2)

[C10] Eje cardán 157mm (x1)

[C11] Palieres/semiejes 61mm (x4)

[C12] Brazos de dirección Tipo B (x2)

[C13] Ejes de ruedas (x4)

[C14] Tuercas hexagonales de rueda (x5, se usa un vástago para la corona dentada)

[C15] Kit llanta + neumático + tuercas M4

Track 65mm Ø Off-Road 68mm Ø Off-Road+ 75mm Ø Extremo 80mm Ø
La imagen tiene un atributo ALT vacío; su nombre de archivo es Ha9e486aaa2fd432db8047329f1b7c47fT.jpg_350x350.jpgLa imagen tiene un atributo ALT vacío; su nombre de archivo es H1852ad3777684f38a4df333aee2b1c7fJ.jpg_350x350.jpgLa imagen tiene un atributo ALT vacío; su nombre de archivo es Hd4e63dbd780b45688b104502e083dacfE.jpg_350x350.jpg

[C16] Kit suspensión 70mm (x4)

Componentes genéricos [G]

[G1] Tornillo autorroscante 2.9×9.5mm DIN7982 (x9)

[G2] Tornillo autorroscante 2.9x16mm DIN7982 (x19)

[G3] Tornillo autorroscante 2.2×9.5mm DIN7982 (x34)
La imagen tiene un atributo ALT vacío; su nombre de archivo es H80bdc76eaef446938d8aa4e546ee7f7bZ.jpg_350x350.jpg
La imagen tiene un atributo ALT vacío; su nombre de archivo es H6691368cda274cc4851bdad8a3cf1bf1C.jpg_350x350.jpg
[G4] Tornillo autorroscante 2.2x13mm DIN7981 (x24)La imagen tiene un atributo ALT vacío; su nombre de archivo es Hfaf4110762794ab998ca362e310592e8R.jpg_350x350.jpg
[G5] Tornillo rosca métrica M3x16mm DIN7985 (x4)

[G6] Tornillo rosca métrica M3x25mm DIN7985 (x16)

[G7] Tornillo rosca métrica M3x40mm DIN7985 (x10)
La imagen tiene un atributo ALT vacío; su nombre de archivo es H3eae3b9e7fb849599e0cf8eef7f48f87H.jpg_350x350.jpg
[G8] Tornillo rosca métrica M3x10mm DIN912 (x31)La imagen tiene un atributo ALT vacío; su nombre de archivo es H6f4fd514a8bb4a71b16b93c0ab251f3bu.jpg_350x350.jpg
[G9] Tuerca hexagonal M3 DIN934 (x56)La imagen tiene un atributo ALT vacío; su nombre de archivo es Hc638c09b2d3648a6b1278678f05daa0b9.jpg_350x350.jpg
[G10] Rodamiento 5x10x4mm 105ZZ (x9)La imagen tiene un atributo ALT vacío; su nombre de archivo es Hfd5eeb8722a149c688e7ab83e3f503ceP.jpg_350x350.jpg
[G11] Rodamiento 10x15x4mm 6700ZZ (x8)La imagen tiene un atributo ALT vacío; su nombre de archivo es Heba68d93420f468085de2c1b742ec915y.jpg_350x350.jpg
[G12] Arandela plana 3.2mm DIN125 (x4)La imagen tiene un atributo ALT vacío; su nombre de archivo es Hcb029588fd254d92a1c742a3e1823b2dJ.jpg_350x350.jpg
[G13] Tubo/barra aluminio 6mm Ø – 190mm (x2)La imagen tiene un atributo ALT vacío; su nombre de archivo es HTB1wmabSXXXXXa4XFXXq6xXFXXXt.jpg_350x350.jpg

Otros elementos

  • Cargador de baterías: si no dispones ya de un cargador balanceador de baterías de litio, necesitarás alguno.
Más económicoMás prestacional
La imagen tiene un atributo ALT vacío; su nombre de archivo es H7000bca0dfc54237afdcc859ba751256t.jpg_350x350.jpg
  • Medidor de velocidad GPS: perfecto para comprobar las prestaciones y ajustes de tus modelos RC.
Más económicoMás prestacional
La imagen tiene un atributo ALT vacío; su nombre de archivo es H66e8b91b776340ff8f3e2104b771c1865.jpg_350x350.jpgLa imagen tiene un atributo ALT vacío; su nombre de archivo es Hfad0a070347b4d72abe40cc3f118071cy.jpg_350x350.jpg

PROTO36 RC Car Chassis

Información General

Resumen

Este proyecto consiste en la realización de un chasis monocasco de radiocontrol con características dinámicas polivalentes, haciendo uso de elementos mecánicos y electrónicos habituales en el mercado del RC.

La intención es crear un chasis divertido, robusto y económico a la hora de reemplazar piezas, procurando tener también las mejores prestaciones posibles.

Galería de fotos

Vídeo de presentación

Algunas características técnicas…

  • Escala 1:10
  • Batalla 260mm
  • Anchura total 200mm
  • Tracción AWD/RWD/FWD
  • Peso 1800g Aprox.
  • Motor Brushless 3650/3670 3500Kv/4500Kv
  • ESC 60/80A
  • Batería Li-Po 3S
  • Chasis monocasco central
  • Subchasis delantero independiente con diferencial
  • Subchasis trasero independiente con diferencial y caja de engranajes cerrada

Componentes de RC

Pincha aquí para ir a la lista de componentes utilizados en este proyecto.

Montaje y partes 3D

Pincha aquí para ver la lista de piezas impresas y planos de montaje.

Mods y Upgrades

Pincha aquí para ver las mejoras y actualizaciones del PROTO36

Más detalles importantes

El monocasco esta diseñado para motores brushless 3650 (36mm diámetro – 50mm largo), colocando la electrónica entre el motor y el servo de dirección, aunque es posible usar motores hasta 70mm de largo si buscamos otro emplazamiento para la electrónica. Los orificios de sujeción del motor permiten el desplazamiento lateral del mismo, para poder usar piñones con diferente número de dientes. Una vez ajustado el motor se puede bloquear su posición con el tope de motor (P21).

El sistema de dirección estará limitado en su giro si usamos tracción total o en el tren delantero, para proteger los palieres y los ejes de diferenciales y ruedas. Si desea tener el ángulo de giro completo, use solo tracción trasera y no utilice los dos topes de dirección (P9-3).

La tapa de engranajes inferior (P22-3), dispone de un hueco para introducir grasa, su función es atrapar parte de la suciedad que pueda entrar en la caja de engranajes.

El paragolpes (P21) es la única pieza del chasis impresa en material flexible, por razones obvias. Aunque para mantener la rigidez contra impactos mayores es necesario introducir la pieza de refuerzo, en su versión de aluminio o impresa en 3D.
